하둡 HDFS 개요 (101 of Hadoop Distributed File System)Distributed File System/Hadoop 2020. 11. 30. 18:36
# 분산컴퓨팅의 필요성
- 규모가 방대한 빅데이터 환경에서는 기존 파일 시스템 체계를 그대로 사용할 경우 많은 시간과 높은 처리비용을 발생시킴
- 대용량 데이터 분석 및 처리는 여러대의 컴퓨터를 이용하여 작업을 분배하고, 다시 조합하며, 일부 작업에 문제(Fault)가 생겼을 경우, 해당 부분만 재처리가 가능한 분산 컴퓨팅 환경이 필요
# HDFS(Hadoop Distributed File System)
- GFS(Google File System)과 Map-Reduce 논문을 기초로 한 파일시스템
- 하나의 서버가 아닌, 여러 개의 서버에서 설치되어 서비스 됨 (분산컴퓨팅)
- HDFS만을 위한 별도의 스토리지를 요구치 않으며, 일반 로컬디스크를 이용하여 확장하는 구조
- 분산처리 연산에 대하여 Master/Slave 구조를 가진 시스템
# Map-Reduce
- 여러 노드에 Task를 분배하는 방법
- Map : 대용량 데이터에서 필요 분석 대상만 추출 (잘못된 레코드 제거) 하는 함수
# {Key-Value} 쌍 Input
# {Key-Value} 쌍 Output
- Map과 Reduce 사이에 Suffling, Sorting, Flitering 이 존재 할 수 있음.
- Reduce : 중복 데이터를 제거(병합)하는 함수 (보통 키 값(=해쉬 값)이 같으면 같은 리듀서에서 처리)
- 즉, 방대한 데이터에서 필요한 데이터로 매핑 및 추출하는 과정이다.
# Cluster of Hadoop
- HDFS 클러스터 = 하나의 Name Node(Master) + 다수의 Data Node(Slave)
- Name Node(Master Node) : 메타데이터(이름&위치 등)을 관리하는 노드
- Data Node : 실제 데이터의 저장을 담당하는 노드
- Execution : 같은 네트워크상 서로 다른 서버에서 여러개의 Demon을 실행한다는 뜻
- Demon의 종류 : NameNode, JobTracker, Secondary NameNode, DataNode, TaskTracker
# NameNode(Master Node)
- 파일시스템의 트리와 트리안의 모든 파일 및 디렉토리에 대한 메타 데이터를 유지
- 네임노드가 손상되면 파일을 재구성하는 방법을 알 수 없음
=> 메타데이터의 지속상태(persistent state)를 백업
=> Secondary NameNode 운영 (주 네임노드의 상태에 뒤쳐지기 때문에, 어느 정도 데이터손실이 있음)
# JobTracker
- Master로서 Map-Reduce의 전체적 실행을 감독하는 스케줄러
- Task 에 대한 실행계획을 결정
- 실행되는 모든 Task 모니터링 + Task 실패시, Task 재실행
- 하나의 Cluster에는 하나의 JobTracker만 존재
# Edit Log
- Master Node가 생성하는 파일
- HDFS내의 모든 파일트랜잭션을 저장
- HDFS가 restart 할 경우, (edit log+fs-image)를 병합해서 인메모리 형태로 메타데이터를 로딩
- 별도 용량제한이 없어, edit log 가 지나치게 클 경우, 로딩실패 또는 로딩지연으로 HDFS가 구동되지 못할 수 있음

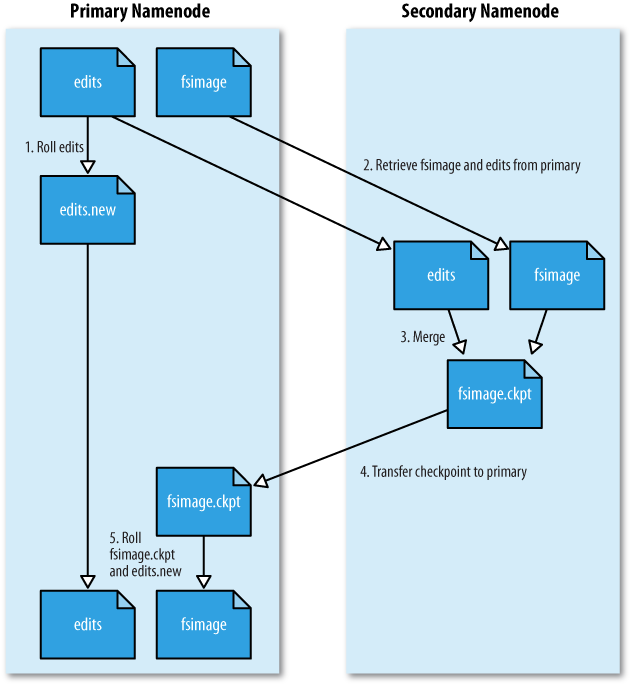

# Secondary NameNode(보조 네임노드, 체크포인팅 서버)
- NameNode의 Edit Log를 주기적으로 축약시켜주는 역할을 수행
- Check Point : 축약작업을 수행한 지점
- 따라서 각 Check Point 까지만 백업이 가능
- 체크포인팅을 하지 않더라도 HDFS는 아무런 문제없이 구동되므로, 클러스터 구성시 보조네임노드가 정상적으로 동작하는지 꼭 확인할 것
# DataNode(Slave Node)
- 사용자의 HDFS 파일 I/O는 블록단위(64MB)로 이루어진다.
- 사용자가 HDFS 파일 입출력을 요청하면, MasterNode는 어느 DataNode에 위치한지 사용자에게 알려준다.
- 보통 데이터들은 다수의 DataNode에 분산 저장 되어 있다. (데이터 복제로 유실방지, 블록의 백업저장소 역할)
- DataNode들은 블록의 최신 메타데이터를 유지하도록 NameNode에게 계속 보고한다. (블록의 생성, 삭제, 이동등)
# TaskTracker
- JobTracker의 하위 스케줄러, Slave 계층에 있음
- 각 DataNode(Slave)에 할당된 Task의 실행을 담당
- TaskTracker는 JobTracker와 지속적으로 통신(HeartBeat)한다.
- Heartbeat 메세지가 TaskTracker로 부터 정해진 주기안에 도착치 않으면, 해당 TaskTracker에 문제발생으로 판단, 해당 작업을 다른 노드에 할당한다.

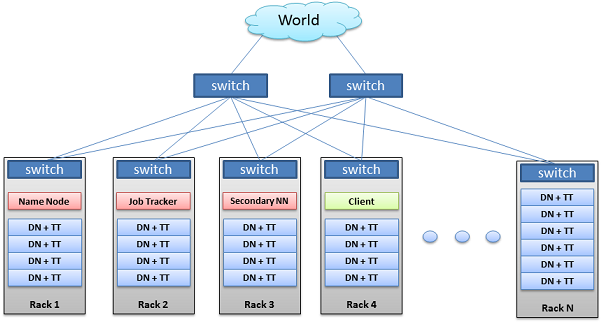

# 하둡 클러스터의 전체적 구성
# 참조 사이트
